Парашют
Парашют изготовляется из шелка и имеет форму квадрата со стороной 350 мм. К углам парашюта привязывают стропы (тонкий шпагат). Длина строп 400 мм. Концы строп связывают в один узел, к которому затем привязывают резиновую нить.

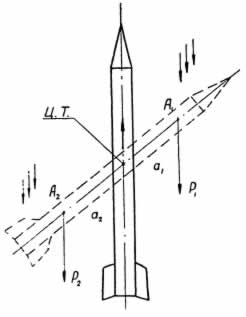

Важной частью корпуса ракеты являются стабилизаторы. Очень важно подобрать не только их количество. но формы и размеры, при испытании были опробованы стабилизаторы с площадью от 6 до 22 см. В полетах было выявлено, что размер и форма стабилизатора находятся в тесной связи с положением центра тяжести (ЦТ) ракеты. Чем ближе к головке ракеты расположен центр тяжести, тем меньших размеров требуется стабилизатор для устойчивого полета. В полете происходит такая картина. Если порывами ветра ракета будет отклонена от заданного направления, то произойдет косой обдув ракеты. При этом возникнут силы сопротивления P1 и Р2.
Первая равнодействующая силы сопротивления P1 будет приложена к корпусу ракеты, расположенному выше центра тяжести. Вторая равнодействующая Р2 будет приложена к корпусу ракеты, расположенному ниже центра тяжести.
В зависимости от формы ракеты и формы стабилизаторов эти равнодействующие будут иметь точки приложения на разных расстояниях от центра тяжести (A1 и А2). Если произведение силы P1 на плечо ai будет меньше произведения силы Р2 на плечо а2, то ракета вернется к заданному направлению и полет будет устойчив. В противном случае ракета перевернется головкой вниз. При постройке ракет нужно стараться расположить центр тяжести как можно ближе к головке ракеты. Для этого головку следует делать сравнительно тяжелой и, наоборот, стабилизаторы больше облегчить.
Некоторые ракеты, имеющие правильно установленные стабилизаторы, отклонялись от заданного направления и описывали дугу. Причиной этого явления оказалась неправильная установка головки в корпус ракеты, когда вершина головки не совпадала с осевой линией ракеты. Такие же результаты получались и тогда, когда слабо вставленная в корпус ракеты головка свободно перемещалась из стороны в сторону.
