МОДЕЛЬ ОДНОСТУПЕНЧАТОЙ РАКЕТЫ С ВЫТЯЖНЫМ ПАРАШЮТОМ

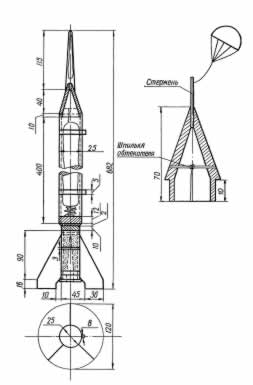

Модель одноступенчатой ракеты с вытяжным парашютом по внешнему виду мало отличается от обычных моделей ракет

Ракета состоит из 4 основных частей. Корпус склеен казеиновым клеем из двух-трех слоев чертежной бумаги. Бумага склеивается на алюминиевой трубке. Другая часть, зарядная ступень, делается таким же способом. Тройной стабилизатор изготовляется из жести толщиной 0,5 мм и припаивается к кольцам, которые крепятся на зарядной ступени.

Соединительная бобышка вытачивается на токарном станке из брусочка липы. Она служит для плотного соединения корпуса ракеты с зарядной ступенью. В конце работы двигателя бобышка надежно изолирует от воспламенения основной парашют.

Последняя часть ракеты — обтекатель. Изготовлен он из березы и внутри облегчен. Обтекатель имеет десятимиллиметровый уступ для скользящей посадки в корпус ракеты. В среднюю часть обтекателя в горизонтальном положении вставлена двухмиллиметровая шпилька из бамбука, к которой крепится основной парашют. В верхней части обтекателя на глубину 10 мм вклеен направляющий стержень из березы (или липы), имеющий в нижнем сечении размер 6 мм. Вытяжной парашютик надевается на стержень и крепится к нему.

Ракета оснащена основным парашютом диаметром 600 мм с восемью стропами из 4 сплошных нитей длиной 1800 мм. Кончики строп связываются между собой нитью длиной 450 мм. Последняя наглухо крепится в нижней внутренней части корпуса. С ее помощью в корпус затягивается парашют с таким расчетом, чтобы в нижней его части можно было свободно кольцами уложить стропы и связывающую их нить. Эта нить должна быть немного больше длины корпуса. Надо, чтобы стропы свободно выходили из ракеты. В центре купола в месте пересечения строп закрепляется вытяжная нить, которая связана с бамбуковой шпилькой обтекателя. Парашют можно сделать из любой, даже папиросной, бумаги. Он легкий, обладает большим объемом наполнения. Вытяжной парашютик диаметром 260 мм имеет 6 строп из трех нитей длиной 780 мм. Кончики строп связаны между собой. Другой конец, связывающий нити наглухо, привязан к верхней части направляющего стержня обтекателя. Вытяжной парашютик надо аккуратно уложить (надеть) на стержень обтекателя. После чего парашют закрывается коническим чехольчиком, сделанным из 3—4 слоев чертежной бумаги. Чехольчик разрезан вдоль на две части. Вверху части чехольчика скреплены полумиллиметровой резиночной. Внизу к каждой части приделаны по две свободные нитяные петельки
